核心亮点
执行摘要与核心发现
TL;DR 核心要点
AMD ZEN6是首款采用台积电2nm GAA工艺的x86处理器，预计2026年发布。核心规格包括：服务器级最高256核512线程（EPYC "Venice"），桌面级最高24核48线程（Ryzen "Olympic Ridge"），单CCD 12核+48MB L3缓存，3D V-Cache可达288MB。预估SPECINT 2017 Rate-1约16.2分，较ZEN5提升约25%。主要竞争优势在于制程领先、核心密度和AM5平台长期兼容性，将与Intel Nova Lake在2026-2027年展开正面竞争。 [1] [2]
调研范围与目标
ZEN6 架构全面技术解析
AMD ZEN6架构代表着x86处理器设计的重大技术跃迁，作为AMD首款采用台积电2nm GAA（Gate-All-Around）晶体管技术的量产处理器，其技术革新深度远超前几代的渐进式演进[3] [4]。与ZEN5采用的4nm/3nm FinFET工艺相比，ZEN6的GAA结构通过四面环绕栅极设计实现了更优异的静电控制、更低的漏电电流和更高的驱动效率，为频率提升与能效优化奠定了物理基础[5] [6]。
SPECINT 2017 性能估算方法论
SPEC CPU 2017作为业界最权威的处理器性能基准测试套件，其整数运算组件（SPECint 2017）是评估通用计算能力的黄金标准。本报告采用"基准锚定+增量建模"的混合方法论：以ZEN5的实测性能为基准，结合官方确认的架构改进幅度与频率提升预期，构建ZEN6的性能预测模型[7] [8]。
关键结论预览
ZEN6 微架构深度解析
制程工艺与物理实现
TSMC 2nm GAA 晶体管技术
台积电2nm N2节点是半导体制造技术的里程碑式跨越，其核心创新在于GAA晶体管结构的全面导入。与传统FinFET的三面栅极控制相比，GAA通过水平堆叠的纳米片（Nanosheet）沟道和四面环绕栅极实现了更优异的静电特性[11]。
电压-频率优化
相同功耗下性能提升10-15%，相同性能下功耗降低25-30%
晶体管宽度调节
纳米片结构允许集成不同沟道宽度的晶体管
工艺缩放延续性
为1.4nm及以下节点的进一步演进提供清晰路线
核心执行单元重构
内存子系统革新
3D V-Cache 容量跃升

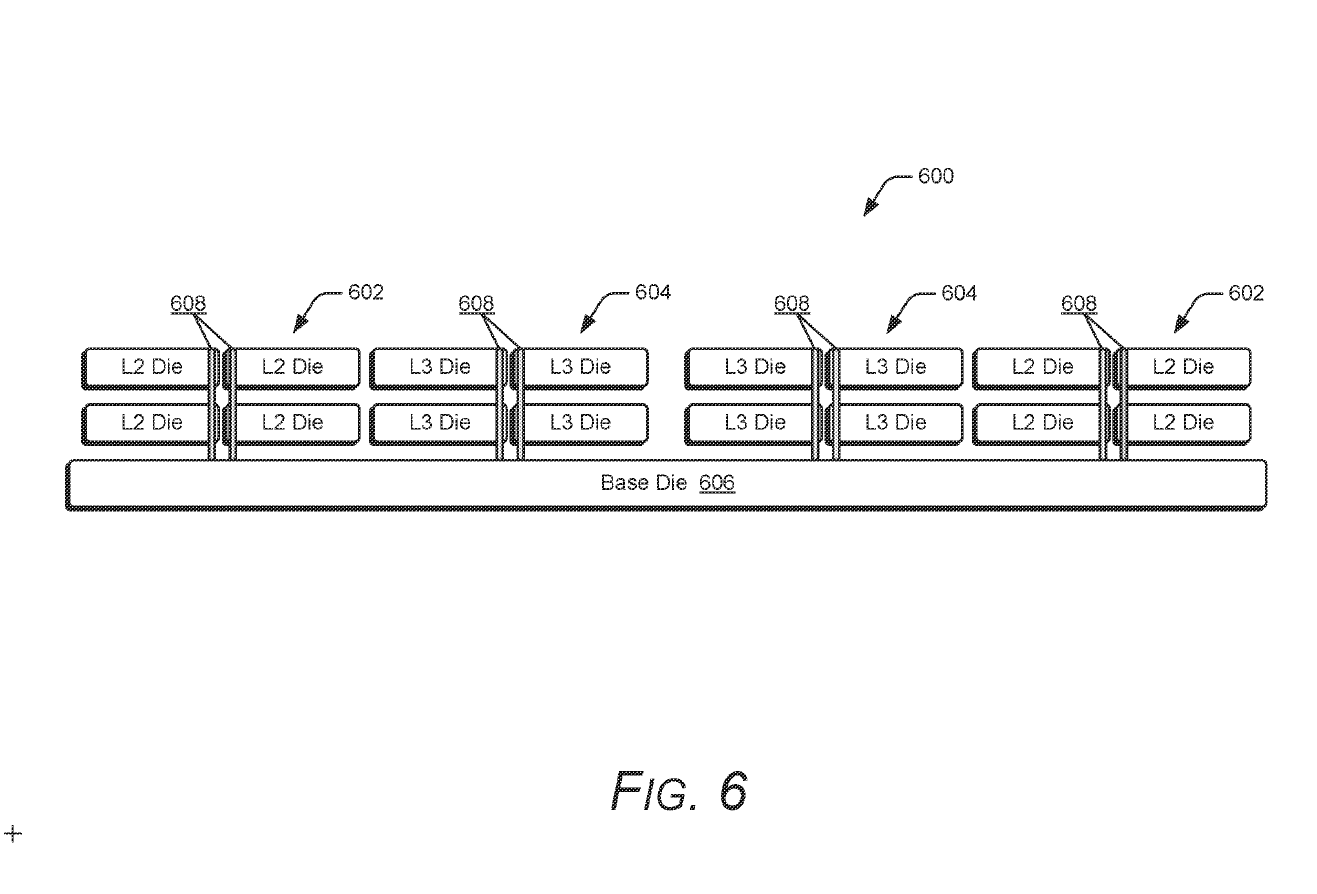

AMD的3D V-Cache技术在ZEN6世代实现代际跃升，单CCD堆叠缓存容量从ZEN5 X3D的64MB提升至144MB，双CCD桌面旗舰配置达到288MB，较ZEN5的192MB提升50%[14]。
产品线与规格矩阵
服务器级：EPYC "Venice"系列
缓存规模
标准配置256MB，3D V-Cache版本可达1GB总容量
目标市场定位
超大规模数据中心
AWS、Azure、Google Cloud等云计算基础设施
企业级应用
虚拟化、数据库、AI推理等高密度计算场景
桌面级：Ryzen "Olympic Ridge"系列
旗舰配置
平台特性
规格对比总表
| 架构代际 | 桌面旗舰 | 服务器旗舰 | 制程工艺 | 发布年份 |
|---|---|---|---|---|
| ZEN 4 | 16/32 (7950X) | 96/192 (Genoa) | 5nm | 2022 |
| ZEN 5 | 16/32 (9950X) | 192/384 (Turin) | 4nm/3nm | 2024 |
| ZEN 6 | 24/48 | 256/512 | 2nm | 2026 |
性能评估：SPECINT 2017 估算
基准测试方法论
SPEC CPU 2017 测试套件概述
SPEC CPU 2017是Standard Performance Evaluation Corporation发布的行业标准处理器性能基准测试套件，包含整数运算（SPECint 2017，10个程序）和浮点运算（SPECfp 2017，13个程序）两大类[17]。
Rate-1（单线程）
单线程性能，单份benchmark副本，适用于游戏、交互式应用、延迟敏感型服务
Rate-N（多线程）
多线程吞吐量，N份并行副本，适用于数据中心、云计算、HPC批处理
ZEN6 性能估算模型
综合性能估算：16.2分（Rate-1）
性能估算公式
不同情景分析
多线程性能预测
竞争格局与跨平台对比
与Intel Nova Lake对比
AMD ZEN6
Intel Nova Lake
竞争优势分析
ZEN6的256核同构设计相较Nova Lake的288核E-core主导设计，在需要一致性能保证的企业级工作负载中具有显著优势。E-core的指令集兼容性和单线程性能存在结构性短板，混合架构的调度复杂性增加软件优化负担[19]。
与AMD ZEN5代际对比
制程跨越
核心扩展
缓存重构
应用场景与部署策略
数据中心与云计算
虚拟化密度优化
ZEN6服务器的256核配置配合硬件级虚拟化加速（SEV-SNP），使单节点虚拟机密度达到新高度。对于Kubernetes等容器编排平台，更高的核心密度意味着更少的物理节点和更低的运维复杂度[20]。
内存计算加速
1GB L3缓存总量使Venice成为内存数据库的理想平台——热数据完整驻留缓存，查询延迟从百纳秒级降至十纳秒级。实时分析和图计算同样受益于大缓存对随机访问模式的吸收。
人工智能与高性能计算
AVX-512与AI加速器协同
完整AVX-512支持
512位数据通路，覆盖VNNI、BF16等关键子集
专用AI加速器
矩阵乘法单元，支持FP16/BF16/INT8精度
大模型推理
288MB-1GB缓存承载数十亿参数模型KV Cache
ZEN6的完整AVX-512支持和专用AI加速器形成CPU端AI推理的完整解决方案。对于边缘推理、实时推荐系统、轻量级模型微调等场景，ZEN6能够在不依赖独立GPU的情况下高效执行[21]。
内容创作与专业工作站
视频渲染加速
24核48线程配置配合DDR5-6400带宽和PCIe 5.0/6.0 SSD，显著加速视频编码、3D渲染和编译构建工作负载。与ZEN5相比，核心数提升50%直接转化为渲染时间的同比缩短。
高端游戏性能
288MB总L3缓存使ZEN6 X3D成为"游戏专用处理器"的新标杆。以9800X3D为基准，288MB缓存可能带来30-50%的额外游戏性能增益。
结论与战略展望
技术领导力评估
架构创新节奏
ZEN6标志着AMD在x86架构创新上的重新加速。从ZEN4到ZEN5的16% IPC提升曾引发"创新放缓"担忧，而ZEN6的25%+单线程提升和70%+多线程提升重新确立了激进的演进节奏。
生态建设进展
AMD在ROCm开源GPU计算平台、oneAPI兼容性努力、以及与微软、Linux社区的深度协作上持续投入，但软件生态成熟度仍落后于Intel的数十年积累。
市场影响预测
服务器市场份额动态
AMD已设定服务器市场份额超50%的雄心目标，ZEN6的256核配置和70%+性能提升是核心武器[23]。若执行顺利，2026-2027年可能见证AMD在云计算市场的"tipping point"。
桌面平台竞争格局
ZEN6与Nova Lake的正面碰撞将决定2026-2027年高端桌面市场的力量平衡。AM5的延续性vs. LGA1954的强制升级、同构大核vs.混合架构的权衡将分化用户选择。
后续观察要点
官方SPECINT认证
SPEC官网认证结果将是验证本报告估算准确性的最终标准，预计2026年Q2-Q3随产品发布披露。
产品上市时间
台积电N2产能爬坡进度和AMD的wafer分配优先级决定ZEN6的上市节奏，与苹果A19/M5系列的产能竞争可能影响初期供应。
Intel正式回应
Intel对ZEN6的产品定位回应（价格策略、SKU配置、软件优化重点）将塑造2026-2027年的市场竞争格局。
核心洞察
AMD ZEN6代表着x86处理器设计的重要转折点——从渐进式优化转向架构哲学根本性调整。2nm GAA工艺的首发采用、8宽度发射引擎的激进设计、256核服务器配置的战略布局，共同指向一个目标：在数据中心和AI时代重新定义CPU的角色。16.2分的SPECINT 2017预估性能不仅是数字上的提升，更是AMD从追赶者到标准制定者角色转换的技术基础。
