arm64/mm：优化 unmap_hotplug TLB flush — 减少内存热插拔路径的 TLB 广播开销

arm64 内存子系统 · 内存热移除 vmemmap 拆除 · TLB 失效优化（块项单页刷 vs 全 TLB 广播）

💡 一句话总结

在内存热移除场景下，arm64 拆除 vmemmap 映射时每清掉一个 2MB/1GB 的块级映射项（block entry），此前被 commit 48478b9f7913 改成按块大小去刷 TLB；在不支持 TLB 范围无效化（FEAT_TLBIRANGE，ARMv8.4+）的 CPU 上，这个“大范围刷”会越过内核阈值、退化成对全部 CPU 的一次广播式全 TLB 刷（flush_tlb_all()）。而一个块级映射项在页表/TLB 里本就只占一条条目，只需对块内任意一页做一次失效即可将其逐出——本补丁把 vmemmap 路径的块级 flush 从块大小（PMD_SIZE / PUD_SIZE）收窄回单页（PAGE_SIZE），在保留线性映射路径“批量刷”收益的同时，消除了非 range 支持 CPU 上的全 TLB 广播风暴。本补丁未提供基准（修复型优化）；上下文数据：被修 commit 48478b9f7913 曾自报批量刷使 2GB 内存热移除的 unmap_hotplug_range() 耗时降 97%（作者自报、未独立验证）。

📋 补丁基本信息

项目	内容
补丁类型	优化（性能 / 回归修复）——主导为性能优化，同时修复 `48478b9f7913` 引入的 TLB 失效回归
状态	状态（Merged）· 合入版本：Linux 7.2（`git describe --contains` 显示首个含此 commit 的 tag 为 `v7.2-rc3`）
当前版本	主线单版本（无公开 lore 补丁系列可回溯，见“方案演进”数据源说明）· 合入版链接
版本演进	首版，暂无演进（修复型 commit，直接合入主线；回溯未及多版本系列）
作者机构	Anshuman Khandual（Arm）<anshuman.khandual@arm.com>
提交日期	2026-06-26（committed，`v7.2-rc3` 周期内合入）
改动范围	`arch/arm64/mm/mmu.c`，+9/-2 行，1 文件
核心函数	`unmap_hotplug_pmd_range()` / `unmap_hotplug_pud_range()` / `flush_tlb_kernel_range()`
原始链接	git.kernel.org（规范 commit 链接）
Fixes / 报告	`Fixes: 48478b9f7913`（batched TLB flush in unmap_hotplug_range）· `Reported-by: Ben Hutchings` · Closes: lore 报告帖
Review / 合入	Reviewed-by: David Hildenbrand (Arm) · Reviewed-by: Catalin Marinas（arm64 维护者）· Signed-off-by / 注释与 message 改写：Will Deacon（arm64 维护者）

📊 速览卡片

核心机制

块项单页刷

优化目标

去 TLB 广播

适用场景

内存热移除

特性等级

★★★

实测提升

未提供基准

特性等级依据：修复型优化、作者未给基准（提升幅度无法量化给高分）；但落地零配置（纯内核改动、无特殊硬件要求）、回归风险低（回退到 48478b9f7913 之前的旧行为）、维护者已 Ack；局限是收益场景较窄（仅内存热移除路径 + 仅非 FEAT_TLBIRANGE 的 CPU 上收益显著）——综合 ★★★。

🎯 解决什么问题

背景 / 原始动机

本补丁是回归修复：它修的是 commit 48478b9f7913（“arm64/mm: Enable batched TLB flush in unmap_hotplug_range()”，2026-03）顺带引入的性能回退。48478b9f7913 本身是一个“修复 + 优化”：当时内存热移除路径是“每清一个页表项就立刻做一次 TLB flush”，对线性映射中带 CONT 标记的块内存不满足架构约束（必须先清掉整个 contiguous 范围内的全部表项、再统一刷一次，否则后续对高地址的失效清不掉低地址的碎化 TLB 条目），且逐项刷很慢；它改为把线性映射路径的 TLB flush 批量推迟到整个拆除走完后的末尾，作者自报 unmap_hotplug_range() 在 2GB 内存热移除（KVM guest）中耗时降 97%（作者自报、未独立验证）。
但 48478b9f7913 在改动 unmap_hotplug_pmd_range()/unmap_hotplug_pud_range() 的 free_mapped（vmemmap）分支时，把块级表项的 flush 区间从单页顺手改成了块大小（PMD_SIZE/PUD_SIZE）——commit message 自述这是 “inadvertently introduced redundant TLB invalidation”（无意中引入冗余 TLB 失效），在不支持 range 失效的 CPU 上退化成全 TLB 广播。问题由 Ben Hutchings 报告（Reported-by / Closes 链接），本补丁据此修复。

系统层面：块级表项的 TLB 失效被“超额放大”成全 TLB 广播

问题在 arch/arm64/mm/mmu.c 的 unmap_hotplug_pmd_range() / unmap_hotplug_pud_range()：当 vmemmap 路径（free_mapped=true）清掉一个 pmd_leaf()/pud_leaf() 块级表项后，调用 flush_tlb_kernel_range(addr, addr + PMD_SIZE)。而 flush_tlb_kernel_range()（arch/arm64/include/asm/tlbflush.h）先算 pages = (end-start) >> PAGE_SHIFT，再交给 __flush_tlb_range_limit_excess() 判定是否“超限”：
① 不支持 FEAT_TLBIRANGE 的 CPU：pages >= MAX_DVM_OPS 就全刷，而 MAX_DVM_OPS = PTRS_PER_PTE = 512（4KB 页配置）——刷一个 2MB PMD 块 = 512 页，正好 >=，于是退化成 flush_tlb_all()（全 TLB 广播）；刷 1GB PUD 块 = 262144 页，同样全刷。
② 支持 FEAT_TLBIRANGE（ARMv8.4+）的 CPU：阈值是 pages > MAX_TLBI_RANGE_PAGES（约 209 万页），块大小刷不会触发全刷，但仍是 1 条 range op 对 1 条 block 条目的“超额”失效（失效区间远大于实际需要）。
核心错位在于：一个块级表项在 TLB 里只占一条 block 条目，无论刷 1 页还是刷整个 2MB/1GB，能被逐出的都是那同一条 block 条目——刷块大小是“只为清除一条条目，却把整段地址区间的 TLB 条目全部无效化”，本质是过度失效（over-invalidation）。

场景层面：大容量内存热移除时的跨核广播风暴

执行路径：memory hot remove（offline_pages() → memory_block_offline() → unmap_hotplug_range()）拆除被移除内存的 vmemmap（struct page 数组的虚拟映射）与线性映射，逐层下降到最后一级。
高频触发场景：数据中心/云主机的物理内存热下线（DIMM 维护、按 QoS 归还物理页）、KVM/虚拟机内存气球回收、以及 ARM64 服务器常见的“整颗 NUMA 节点内存下线”。一次多 GB 的移除，vmemmap 里要清掉几千到几十万个块级表项。
为什么该场景踩中系统缺陷：每次清一个 PMD 块项，在非 FEAT_TLBIRANGE 的 CPU 上就触发一次 flush_tlb_all()——这条指令会向所有核广播并强制它们：DSB 等待、无效化整个 TLB（内核+用户全部地址空间）、再 ISB 同步。核数越多，广播与同步的开销越大；逐块重复几千上万次，就变成一次“广播风暴”，让整机所有核的地址翻译缓存被反复清空、后续访问靠重新走页表填充，热移除期间全局性能明显抖动。

受影响负载：内存热移除 / 热插拔（物理内存下线、虚拟机内存回收、DIMM 维护）· 为什么此特性解决此场景：把每个块项的“全 CPU 全 TLB 广播”降为“单条定向 VA 失效”，广播风暴消失，且线性映射路径的批量刷收益（+97% 的上下文数据）保持不变

🧩 核心机制

一句话机制：清掉一个块级映射项后，把 TLB 失效区间从“块大小”（2MB/1GB）收窄到“一页”。因为块级映射项在 TLB 中只对应一条 block 条目，对块内任意一页做一次失效即可命中并逐出这条条目——“单页”既是充分的，也是最小的。

从系统层面看（两个逻辑点）

① 失效区间收窄到“最小充分值”：改动只发生在 if (free_mapped) 分支——即 vmemmap 路径（内存要被释放，必须先失效 TLB 再 free）。PMD/PUD 块项各自从 addr + PMD_SIZE / addr + PUD_SIZE 改回 addr + PAGE_SIZE，注释明确写了设计理由：“Invalidating a block entry requires just a single overlapping TLB invalidation, so limit the range of the flush to a single page.”（逐出块项只需一次与其重叠的单页失效）。这不改变任何 TLB 正确性——因为块条目是 1 条，任何落在块范围内的 VA 都能命中它。
② 与“批量刷”共存，不动线性映射路径：48478b9f7913 的批量刷只适用于线性映射（!free_mapped，无页释放，可以推迟到末尾统一刷），那部分代码本补丁未触碰；vmemmap 路径因“边清边释放”必须逐项刷，本补丁只是把这项刷的量级从“超额”拉回“精确”。两类路径的 TLB 语义都保持正确。

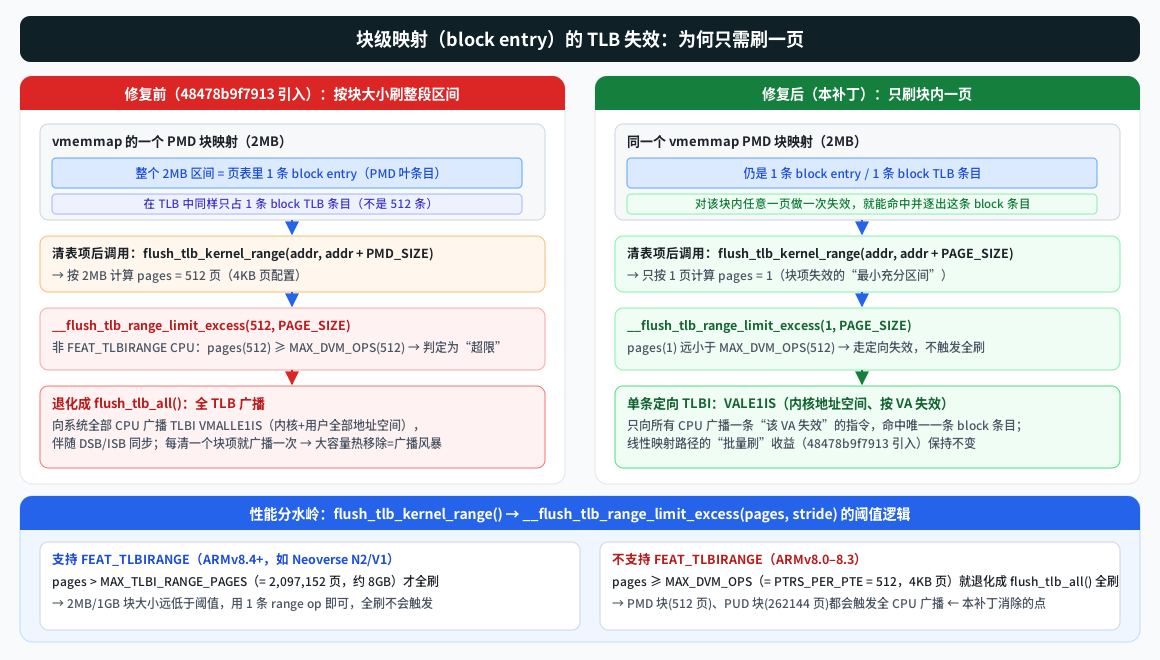

块级映射 TLB 失效 before/after：修复前按块大小刷触发全 TLB 广播（flush_tlb_all），修复后只刷一页命中单条 block 条目 — 图 1：块级映射（block entry）的 TLB 失效——修复前按块大小刷触发全 TLB 广播，修复后只刷一页命中单条 block 条目
来源：基于本地内核 git（commit ff4c5a0de1f2）真实 diff + arch/arm64/include/asm/tlbflush.h 阈值逻辑绘制

步骤	操作	目的
1	`pmd_clear(pmdp)` / `pud_clear(pudp)` 清掉块级表项	从页表中移除 2MB/1GB 映射
2	`flush_tlb_kernel_range(addr, addr + PAGE_SIZE)`	只失效 1 页（=1 条 TLBI 指令），命中并逐出那条 block 条目
3	（对比修复前）`addr + PMD_SIZE/PUD_SIZE`	按 512/262144 页计算，非 range CPU 上触发 `flush_tlb_all()` 全广播 ← 被消除的冗余
4	`free_hotplug_page_range()` 释放 vmemmap 页	失效完成后安全释放内存（vmemmap 路径语义不变）

关键代码片段：块项失效区间从块大小收窄为单页

@@ unmap_hotplug_pmd_range()
 			if (free_mapped) {
 				/* CONT blocks are not supported in the vmemmap */
 				WARN_ON(pmd_cont(pmd));
-				flush_tlb_kernel_range(addr, addr + PMD_SIZE);
+				/*
+				 * Invalidating a block entry requires just
+				 * a single overlapping TLB invalidation,
+				 * so limit the range of the flush to a single
+				 * page.
+				 */
+				flush_tlb_kernel_range(addr, addr + PAGE_SIZE);
 				free_hotplug_page_range(pmd_page(pmd),
 							PMD_SIZE, altmap);
 			}

@@ unmap_hotplug_pud_range()
 		if (pud_leaf(pud)) {
 			pud_clear(pudp);
 			if (free_mapped) {
-				flush_tlb_kernel_range(addr, addr + PUD_SIZE);
+				/* See comment in unmap_hotplug_pmd_range(). */
+				flush_tlb_kernel_range(addr, addr + PAGE_SIZE);
 				free_hotplug_page_range(pud_page(pud),
 							PUD_SIZE, altmap);
 			}

▲ 这段改动是机制成立的关键：flush_tlb_kernel_range() 的失效成本由区间内页数决定——2MB 区间（512 页）在非 FEAT_TLBIRANGE 的 CPU 上正好撞上 pages >= MAX_DVM_OPS(512) 的全刷阈值，退化成全 TLB 广播；而 1 页区间永远走单条定向 VALE1IS。因为块项是单条 block 条目，1 页失效的 TLB 正确性与 2MB 失效完全等价，这就是“只刷一页”成立的依据。PMD 与 PUD 两处对称修改，注释（Will Deacon 改写）把这条架构知识固化下来，避免后人再次踩坑。

📈 性能影响

提升角度（方法论分类）

主类：off-CPU 跨核同步开销（TLB 一致性广播）——flush_tlb_all() 是向全部 CPU 广播的全 TLB 失效（TLBI VMALLE1IS + DSB/ISB 同步），每个核在广播到达时都要暂停执行、清空整 TLB、等同步完成；而单页失效只是一条按 VA 的 VALE1IS，广播成本低一个量级且无需全表清空。按 Brendan Gregg 的 on-CPU vs off-CPU 视角，本补丁削减的是“内存热移除时各核的等待/同步时间”，属于 off-CPU 广播开销的减少。
次类：开销降低（消除冗余工作）——把“逐块全表广播”降为“逐块单条定向失效”，消除的是 48478b9f7913 顺带引入的过度失效（over-invalidation）冗余。

受益场景（解读(AI 分析)）

从改动路径反推（框架 A：flush_tlb_kernel_range 阈值逻辑 → vmemmap 块项逐项刷 → 内存热移除）：
① 非 FEAT_TLBIRANGE 的 ARM64 CPU 收益最大（ARMv8.0–8.3，如 Cortex-A72/A53、部分较老服务器核）：修复前每清一个块项就全 TLB 广播一次，修复后降为单条定向失效，广播次数从“逐块一次”归零。
② 核数越多、移除容量越大，收益越显著：全 TLB 广播的成本随核数近似线性增长（要同步的核更多），且热移除容量越大、块项越多，重复次数越多。
③ 支持 FEAT_TLBIRANGE 的 CPU 收益有限：这类 CPU 上块大小刷本来也走 range op，不触发全刷；修复主要是减少 TLBI 操作数（1 条 range op vs 1 条单页 op）与失效区间，幅度较小。
内存热移除是管理员低频操作而非常驻热路径，因此本补丁的收益是“操作发生时避免全局抖动”，不是常驻吞吐提升。

实测数据

本补丁未提供基准。commit message 只描述问题（非 range 支持 CPU 上的不必要广播），无任何前/后性能数字。
上下文数据（与本补丁同属 unmap_hotplug_range 优化、非本补丁自身）：被修 commit 48478b9f7913 自报 “The time spent executing unmap_hotplug_range() improved 97% measured over a 2GB memory hot removal in KVM guest”（作者自报、未独立验证）——那是线性映射批量刷的收益，本补丁在此基础上修复 vmemmap 路径的回归，但作者未单独量化。
逻辑分析（解读(AI 分析)）：修复把每个块项的失效从“全 CPU 全 TLB 广播”（广播 + 全表清空 + 同步，成本随核数增长）降为“单条定向 VA 失效”，单次成本相差可达数量级；但整体收益需乘以热移除容量中的块项数量与系统核数，本报告不编造具体百分比。

🔄 方案演进

本补丁是单版本回归修复（无 v1→v2 系列演进），但其“成因 → 报告 → 修复”的脉络值得记录（基于本地内核 git 提交链，真实可查）：

回归时间线（旧行为 → 批量刷 → 本修复）

bbd6ec605c0f（“arm64/mm: Enable memory hot remove”）：引入 unmap_hotplug_*_range()，当时块级表项清掉后即做单页失效（“One TLBI should be sufficient here as the PMD_SIZE range is mapped with a single block entry.”）——本补丁修复回退到的正是这个旧行为。
48478b9f7913（2026-03-09，batched TLB flush）：为修 CONT 块架构约束 + 提速，把线性映射路径改为批量刷；但在 vmemmap（free_mapped）分支误将块项失效区间从单页放大到块大小，引入回归。
Ben Hutchings 报告（lore 报告帖，Closes 链接）：指出该回归。
ff4c5a0de1f2（本补丁，2026-06-26）：vmemmap 块项失效区间收窄回单页，附扩大注释；经 Catalin Marinas、David Hildenbrand 审核，Will Deacon 改写注释与 commit message 后合入 v7.2-rc3。

设计权衡 / 讨论推进

从 commit message 的署名链可见讨论形态：Will Deacon 以 [will: Reword comments and commit message] 承接最终改写，说明 arm64 维护者在 review 中把“为什么只需一页”的架构理由固化成了注释（“require just a single overlapping TLB invalidation”），避免后人再犯“按块大小刷”的错误。
数据源说明：本环境 lore MCP 查询超时不可用，未能回溯该 commit 对应的补丁系列邮件线程（v1/v2 演进与完整 review 讨论无法独立确认）。上述演进/讨论信息来自本地内核 git（commit message 的 Fixes: / Reported-by: / Closes: / Reviewed-by / Signed-off-by 链 + git log 提交链），是合入主线的权威记录。

⚠️ 风险与局限

收益成立的前提

① 非 FEAT_TLBIRANGE 的 CPU 上收益才显著（ARMv8.0–8.3）；支持 TLB range（ARMv8.4+，如 Neoverse N2/V1）的 CPU 上，块大小刷本就不触发全刷，本补丁只是把 1 条 range op 减为 1 条单页 op、失效区间收窄，提升幅度小。
② 仅内存热移除路径受益；常驻负载（无热移除操作）行为不变（no-op）。
③ 正确性前提：单页失效能逐出整条 block 条目，依赖“block 条目是 1 条、对块内任意 VA 命中”的 arm64 架构事实——这正是注释里固化的假设，对标准 block 映射恒成立。

生产落地影响

纯内核改动（arch/arm64/mm/mmu.c 两处常量），无 Kconfig 开关、无 sysctl、无默认值/迁移路径问题，随主线 7.2 发布即可用。行为回退到 48478b9f7913 之前的旧行为，对依赖“块级表项失效后立刻可释放 vmemmap 页”的组件完全兼容。运维可观测性：热移除期间若仍有全 TLB 广播，可从 perf stat 的 TLB/tlb 事件或 DVM 同步开销察觉；修复后应观察到逐块广播消失。

生态 / 兼容性

仅影响 arm64 架构，无用户态 ABI/工具链影响。与 48478b9f7913 的批量刷（线性映射路径）正交，不破坏该系列在 KVM guest 中测得的 97% 提升（作者自报，未独立验证）。与 vmem_altmap（设备内存的备用映射）路径共用 free_hotplug_page_range()，语义不变。

review 质疑（可追溯项）

lore MCP 本环境不可用，完整 review 讨论无法回溯。commit message 署名链显示 David Hildenbrand (Arm)、Catalin Marinas（arm64 维护者）均 Reviewed-by，Will Deacon（arm64 维护者）改写注释与 message——说明经维护者审核通过。未发现公开 NACK；修复方向（回退到旧行为）明确且低风险。

严重度：MINOR · 落地场景：最需要关注的是“不要在支持 FEAT_TLBIRANGE 的 CPU 上期待显著收益”；整体是低风险的回归修复，无配置门槛、无破坏性变化。

🔗 交叉引用

📌 关联工作 / 系列相关补丁

arm64/mm: Enable batched TLB flush in unmap_hotplug_range()（48478b9f7913） — 被本补丁修复的回归来源；自报 2GB 热移除 unmap_hotplug_range() 耗时降 97%（作者自报、未独立验证）
arm64/mm: Enable memory hot remove（bbd6ec605c0f） — 内存热移除路径的引入者，原始单页失效行为所在
Ben Hutchings 报告帖（lore，本补丁 Closes 链接） — 回归的独立报告来源
本补丁 ff4c5a0de1f2（git.kernel.org） — arm64/mm: Optimize TLB flush in unmap_hotplug_[pmd|pud]_range()
内核 cachetlb 文档（Documentation/core-api/cachetlb.rst） — flush_tlb_all / flush_tlb_kernel_range 语义与 TLB 失效 API 约定
